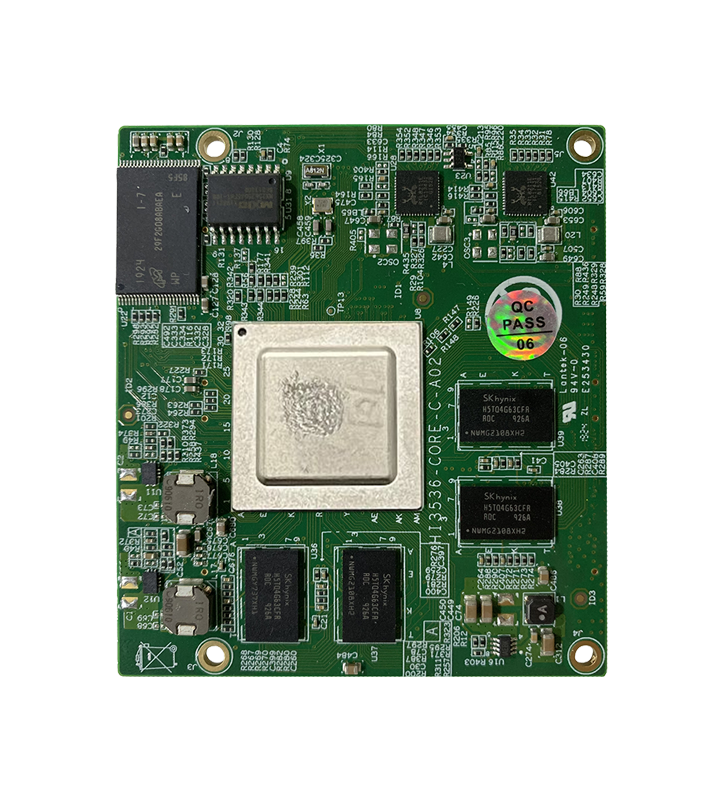

HT-HI3536A核心板
產品介紹HT-HI3536A核心板是常州海圖信息科技股份有限公司推出的一款以HT-HI3536A 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-HI3536A核心板集多種優勢于一身，強勁的處理器性能視頻編解碼引擎提供了強悍的視頻處理和解碼能力。性能與應用介紹HT-HI3536A核心板支持1個HDMI 2.0 超高清輸出接口，最大輸出3840 *2160@60fps、支持1個VGA高清輸出接口，最大輸出2560 x1600@60fps支持1個BT.1120高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120）輸出，在DDR模式下最大可輸出3840 x2160@30fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。 產品規格HT-HI3536A核心板正面圖HT-HI3536A核心板背面圖HT-HI3536A核心板 機械尺寸圖連接器型號（核心板）DF17_30_080DS_05V_57連接器型號（配套底板）DF17_30_080DS_05V_57引腳間距0.5mm引腳數量320硬件規格參數項目類型型號參數說明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存儲內存DDR44GB存儲EMMC8GB連接器BTB連接器間距0.5mm，320Pin引腳功能視頻輸出2HDMI2.0*1(板載)+BT1120*1音頻1I2S數字接口以太網1千兆(板載)I2C1UART5Uart0為系統debug接口USB3.01GPIO若干復用IOSATA3SATA3.0 (板載)M-SATA1RTC1需要給VBAT供電其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓3.1V3.3V3.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec、等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-HI3536A核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

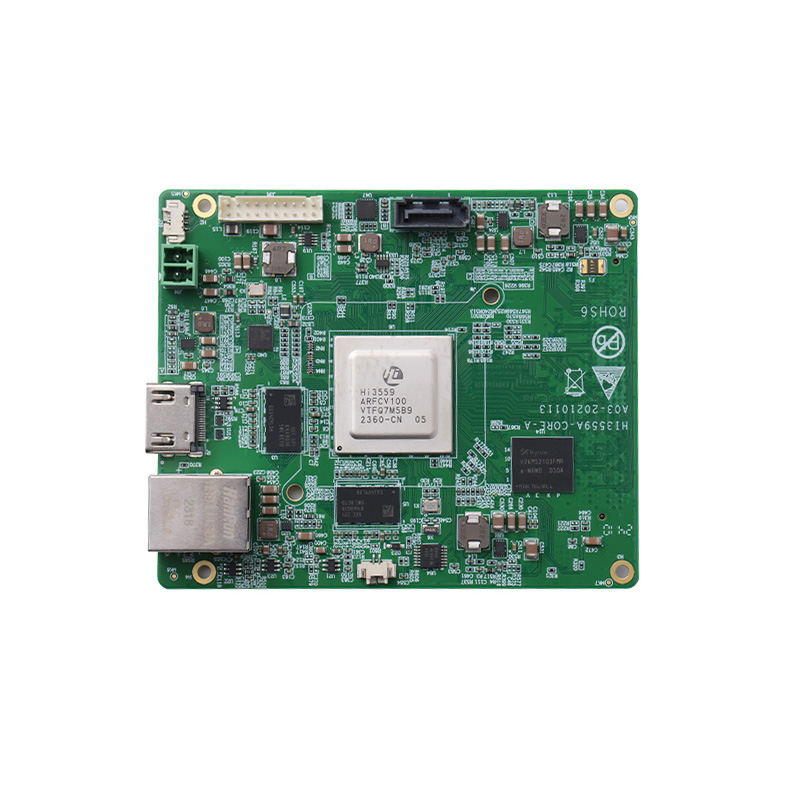

HT-Hi3559AV100核心板
產品介紹HT-Hi3559AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 HT-Hi3559AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3559AV100核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/8K/H.264/H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 性能及應用介紹Hi3559AV100核心板H.264 編碼可支持分辨率為8192 x 8640 Pixel、H.265 編碼可支持分辨率為16384 x 8640Pixel，視頻解碼支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的擴展，可應用于全景拼接、無人機、智能機器人、人工智能、教育、車載設備、會議等行業。 產品規格1、機械尺寸 Hi3559AV100核心板 正面圖 連接器型號（核心板）SEAM-40-02.0-S-08-2-A-K-TR連接器型號（配套底板）SEAF-40-06.0-S-08-2-A-K-TR引腳間距1.27mm引腳數量320適配散熱器規格38*38*10mm（帶雙耳固定） 2、資源描述 Hi3559AV100核心板 資源示意圖 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100MPUl 雙核ARM Cortex-A73@1.6GHzl 雙核ARM Cortex-A53@1.2GHzl 單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC16GBSPI FLASH連接器BTB連接器間距1.27mm，320Pin板載功能接口電源J31-電源輸入DV12V/2A視頻輸出J9-HDMI原生HDMI2.0接口以太網J5-RJ451000M/100M/10M硬盤存儲CON1-SATAUSB3.0轉SATA 6GbpsRTCJ40-紐扣電池內置RTC紐扣電池供電引腳功能視頻輸入8+14*4Lane MIPI（大8*2Lane）+ 1x BT1120視頻輸出2HDMI2.0*1(板載)+MIPI*1音頻1I2S數字接口以太網1千兆(板載)I2C4部分與SPI復用SPI2部分與I2C復用ADC2CPU 資源UART5Uart0為系統debug接口SENSOR配置信號22路（CLK,HS,VS,RST）PWM1硬件PWM IOUSB3.01與pcie復用PCIE11X 與USB3.0復用GPIO若干復用IOSATA1SATA3.0 (板載)CAN1與uart1復用RTC1CPU自帶，需要給VBAT供電其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 6、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3559A核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

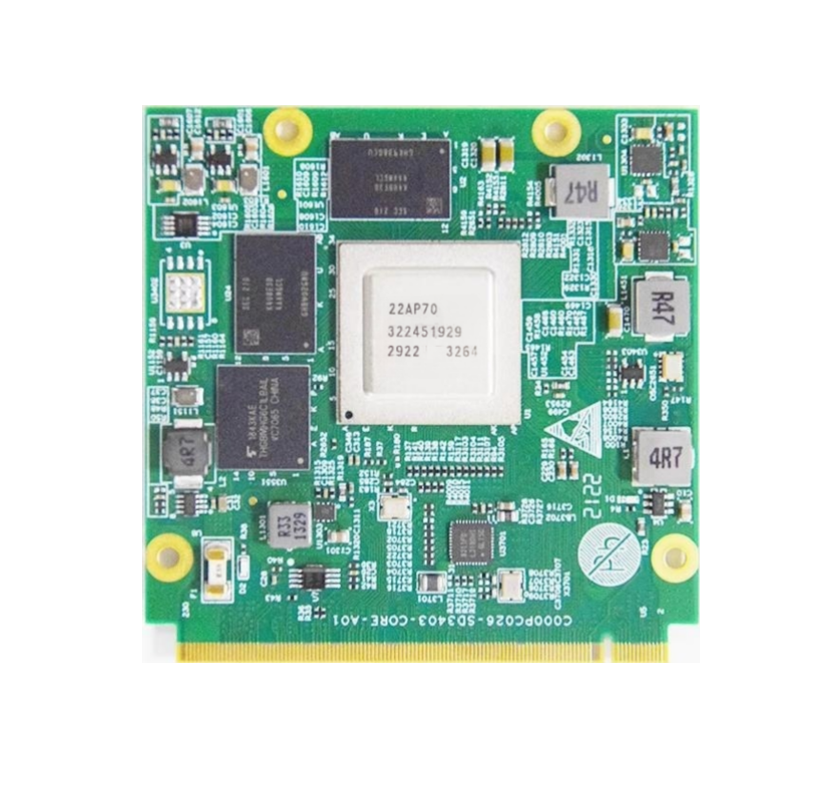

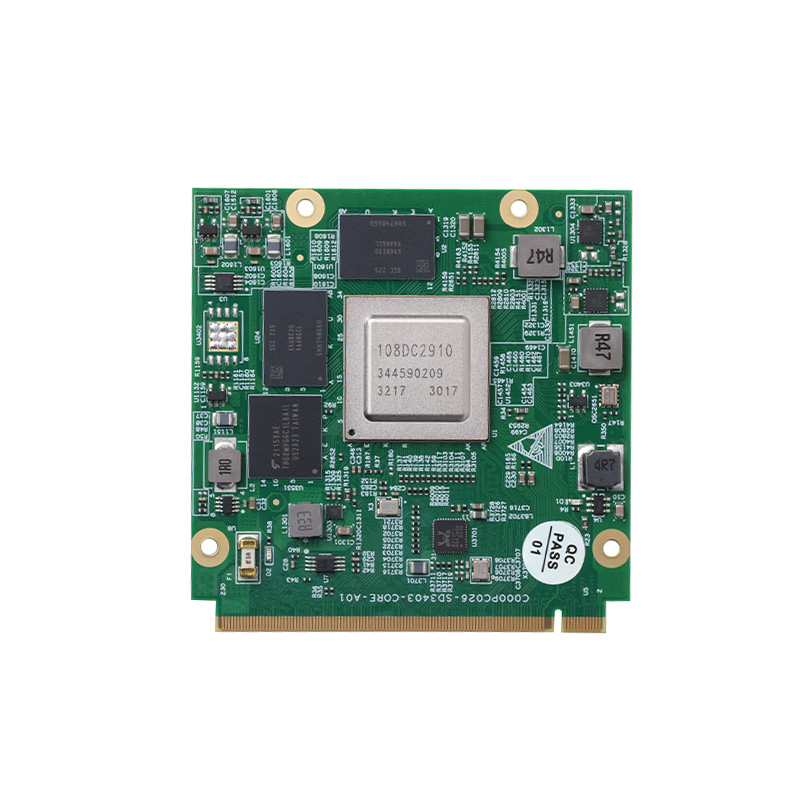

HT-SD3403核心板
產品介紹HT-SD3403核心板是常州海圖信息科技股份有限公司推出的一款以HT-SD3403處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-SD3403核心板集多種優勢于一身，該芯片還支持4K RAW數據輸出， 可用于影片后期編輯。 該芯片采用先進的12nm低功耗工藝和低功耗架構設計， 簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能與應用介紹HT-SD3403核心板H.265/H.264編解碼，編碼/解碼性能高達4K*2K@60fps/1080p@240fps 該芯片集成了四代ISP，支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供專業級的圖像質量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡 等。HT-SD3403提供了豐富的計算資源，支撐行業類應用和消費類應用。 HT-SD3403集成了四個A53核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格HT-SD3403核心板正面圖HT-SD3403核心板 機械尺寸圖連接器型號（核心板）J40,J41FX10A-120S-SV（21）引腳間距0.65mmRoHSFC-BGA 23mm x 23mm封裝硬件規格參數項目類型型號參數HT-SD3403說明核心配置處理器四核 ARM Cortex A55@1.4GHzNPU10Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC8GB連接器BTB連接器金手指引腳功能視頻輸入1MIPI視頻輸出1HDMI、CVBS音頻1SPI3AUDIO2UART5UART0為調試串口PWM1USB3.02PCle1SPI4GPIO若干SENSOR2DSI3RTC1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.1V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。2、技術支持協助判斷產品是否存在故障HT-SD3403核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

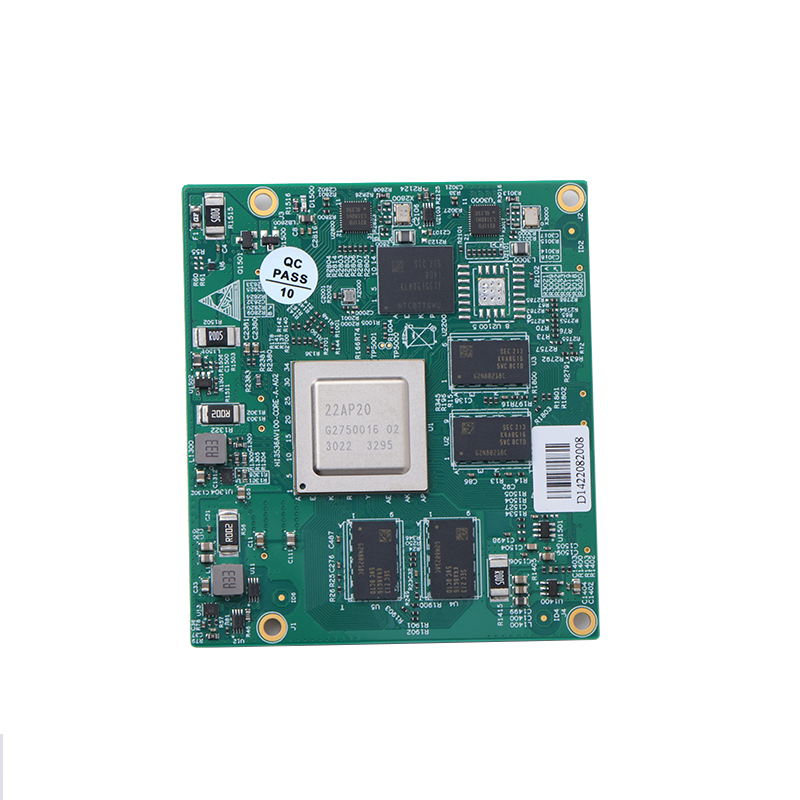

HT-Hi3519av200核心板
產品介紹HT-hi3519av200核心板是常州海圖信息科技股份有限公司推出的一款以HT-hi3519av200處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為HT-hi3519av200客戶二次開發快速轉化產品提供強有力的技術保障。HT-hi3519av200核心板集多種優勢于一身，該芯片還支持4K RAW數據輸出， 可用于影片后期編輯。 該芯片采用先進的12nm低功耗工藝和低功耗架構設計， 簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能與應用介紹HT-hi3519av200核心板H.265/H.264編解碼，編碼/解碼性能高達4K*2K@60fps/1080p@240fps 該芯片集成了四代ISP，支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供專業級的圖像質量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡 等。HT-hi3519av200提供了豐富的計算資源，支撐行業類應用和消費類應用。 HT-hi3519av200集成了四個A55核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格HT-hi3519av200核心板正面圖HT-hi3519av200核心板 機械尺寸圖連接器型號（核心板）J40,J41FX10A-120S-SV（21）引腳間距0.65mmRoHSFC-BGA 23mm x 23mm封裝硬件規格參數項目類型型號參數HT-hi3519av200說明核心配置處理器四核 ARM Cortex A55@1.4GHzNNIE2.5Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC8GB連接器BTB連接器金手指引腳功能視頻輸入1MIPI視頻輸出1HDMI、CVBS音頻1SPI3AUDIO2UART5UART0為調試串口PWM1USB3.02PCle1SPI4GPIO若干SENSOR2DSI3RTC1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.1V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。2、技術支持協助判斷產品是否存在故障HT-hi3519av200核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

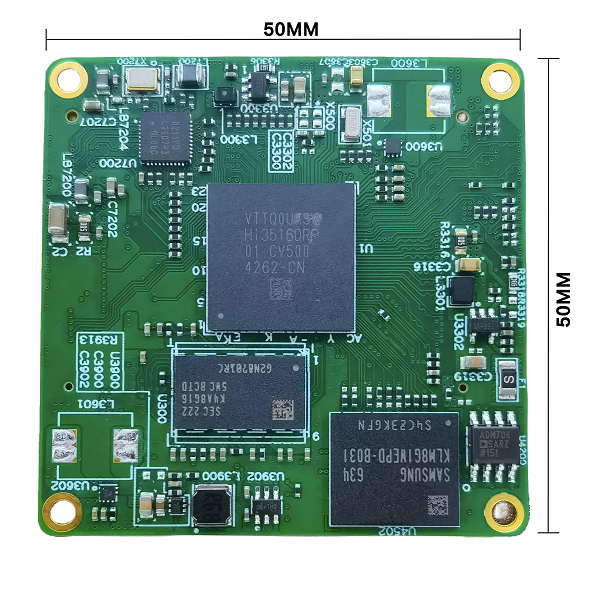

HT-3516dv500核心板
產品介紹Hi3516DV500是一顆面向行業市場推出的超高清智能網絡攝像頭SoC。該芯片最高支持四路sensor輸入，支持最高5M@30fps的ISP圖像處理能力，支持2F WDR、多級降噪、六軸防抖、全景拼接、多光譜融合等多種傳統圖像增強和處理算法，支持通過AI算法對輸入圖像進行實時降躁等處理，為用戶提供了卓 越的圖像處理能力。Hi3516DV500內置雙核A55，提供高 效、豐富和靈活的CPU資源，以滿足客戶計算和控制需求。Hi3516DV500集成了高 效的神經網絡推理引擎，最高2.0Tops NN算力，支持業界主流的神經網絡框架。 產品規格 硬件規格參數類型型號參數說明處理器Hi3516DV500內核 雙核ARM Cortex A55@850MHz NNIE2.0Tops運算性能存儲內存DDRDDR4*2 1GBFlash MemoryEMMC2GB軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數最小值典型值最大值工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3516DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-3519dv500核心板
產品介紹Hi3519DV500是一顆面向行業市場推出的超高清智能網絡攝像頭SoC。該芯片最高支持四路sensor輸入，支持最高4K@30fps的ISP圖像處理能力，支持2F WDR、多級降噪、六軸防抖、全景拼接、多光譜融合等多種傳統圖像增強和處理算法，支持通過AI算法對輸入圖像進行實時降躁等處理，為用戶提供了卓 越的圖像處理能力。Hi3519DV500內置雙核A55，提供高 效、豐富和靈活的CPU資源，以滿足客戶計算和控制需求。Hi3519DV500集成了高 效的神經網絡推理引擎，最高2.5Tops NN算力，支持業界主流的神經網絡框架。 產品規格 硬件規格參數類型型號參數說明處理器Hi3519DV500內核 雙核ARM Cortex A55@1000MHz NNIE2.5Tops運算性能存儲內存DDRDDR4*2 1GBFlash MemoryEMMC2GB軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數最小值典型值最大值工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3519DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

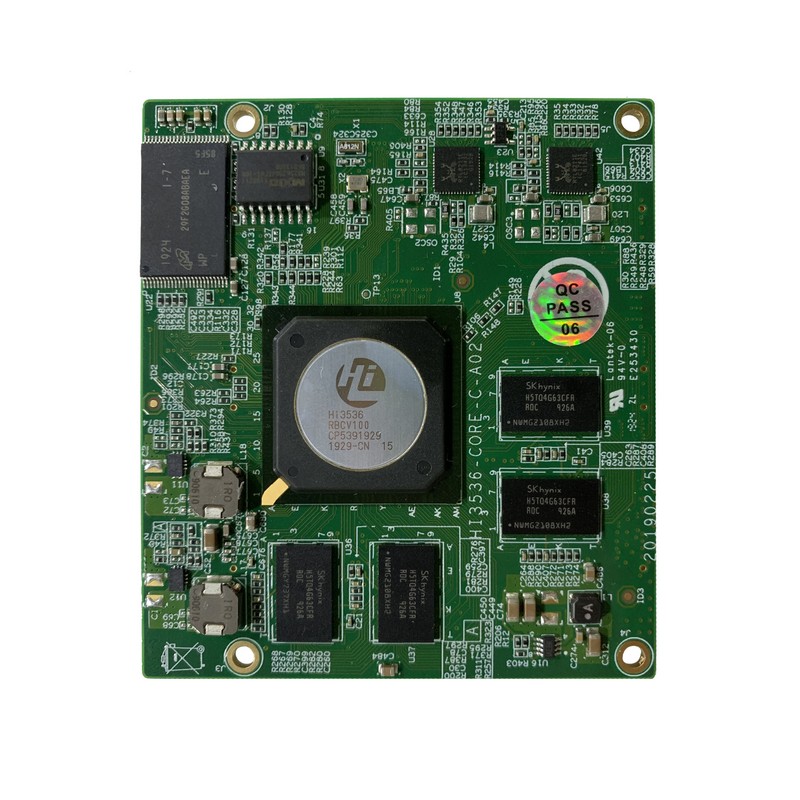

HT-Hi3536V100核心板
產品介紹HT-3536核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3536V100處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536核心板集多種優勢于一身，強勁的處理器性能視頻編解碼引擎提供了強悍的視頻處理和解碼能力。性能與應用介紹HT-3536核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3536V100處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536核心板集多種優勢于一身，強勁的處理器性能視頻編解碼引擎提供了強悍的視頻處理和解碼能力。產品規格HT-3536核心板正面圖HT-3536核心板背面圖HT-3536核心板 機械尺寸圖連接器型號（核心板）DF17_30_080DS_05V_57連接器型號（配套底板）DF17_30_080DS_05V_57引腳間距0.5mm引腳數量320硬件規格參數項目類型型號參數說明核心配置CPUHi3536V100MPUA55 八核 1.4GHz存儲內存DDR44GB存儲EMMC8GB連接器BTB連接器間距0.5mm，320Pin引腳功能視頻輸出2HDMI2.0*1(板載)+BT1120*1音頻1I2S數字接口以太網1千兆(板載)I2C1UART5Uart0為系統debug接口USB3.01GPIO若干復用IOSATA3SATA3.0 (板載)M-SATA1RTC1需要給VBAT供電其它IO5CPU硬件相關配置IO工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓3.1V3.3V3.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3536核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多

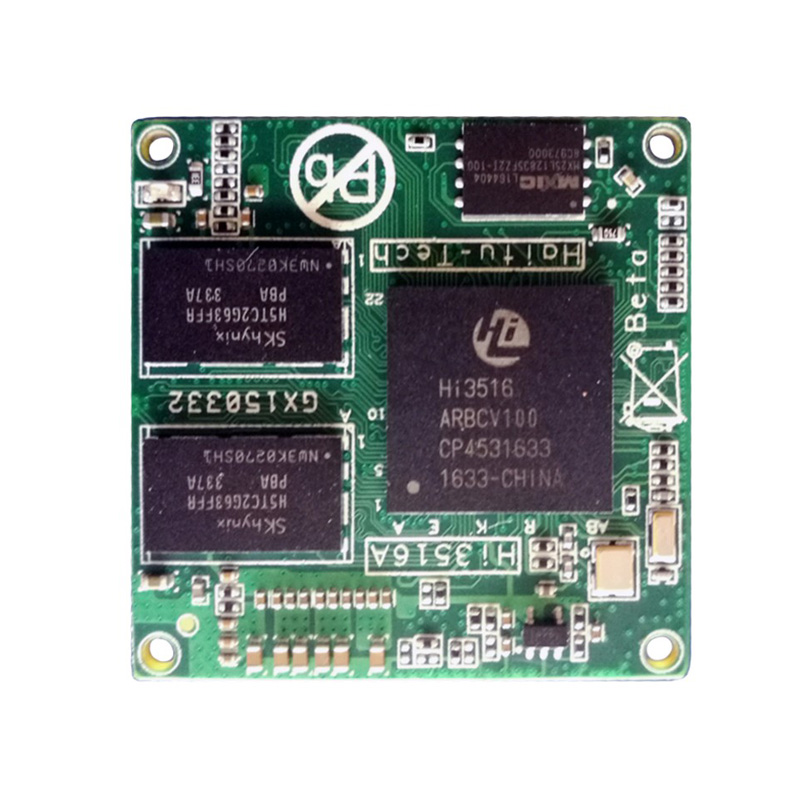

HT-Hi3516AV100核心板
產品介紹1、產品簡介Hi3516AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3516A 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3516A核心板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15.99～16x 縮放功能等。2、性能及應用介紹Hi3516AV100核心板H.264/H.265 編碼可支持分辨率為 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC時序視頻輸入，時鐘頻率150MHz ，支持BT.601、 BT.656、 BT.1120視頻輸入接口 ，支持輸入分辨率為5M Pixel ，集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec產品規格機械尺寸 Hi3516AV100核心板 機械尺寸圖規格參數連接器型號（核心板）J10,J11 CONN SOCKET 40x2/SMJ12 CONN SOCKET 20x2/SM連接器型號（配套底板）J1 BTB-0.5MM-20X2P-FEMALEJ3,J4 BTB-0.5MM-40X2P-FEMALE引腳間距0.5mm引腳數量200硬件規格參數項目類型型號參數說明核心配置CPUHi3516AV100MPU單核 ARM Cortex A7@600MHz存儲內存DDRDDR*2 256M*2NOR FLASH16M/32M可選連接器BTB連接器間距0.5mm，200Pin板載功能接口電源電源輸入DV12V/2A以太網1000M/100M/10M引腳功能視頻輸入1HDMI音頻1I2S數字接口以太網1千兆(板載)UART2Uart0為系統debug接口TF卡槽1USB3.01與pcie復用工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3516A HDMI核心板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
